Ako 4-kanálový ovládací panel pre vozidlo zjednodušuje viackamerové systémy pre nákladné autá

Zjednodušenie ovládania viacerých kamier v úžitkových vozidlách. Moderné úžitkové vozidlá často vyžadujú viac ako jednu kameru na zlepšenie viditeľnosti okolo vozidla. Napríklad nákladné auto môže súčasne používať prednú kameru, zadnú kameru a bočné kamery. Keď je k jednému monitoru vozidla pripojených niekoľko kamier, je potrebný spoľahlivý spôsob prepínania a ovládania. The4CH Video Control Box pre viackamerový displej a prepínanie kamierje určený pre tento typ aplikácie. Integruje štyri kamerové vstupy CVBS do jednej kompaktnej video riadiacej jednotky vozidla, čo umožňuje inštalatérom vybudovať centralizovaný viackamerový monitorovací systém bez použitia samostatných ovládačov pre každú kameru.

Jeden ovládač pre štyri automobilové kamery

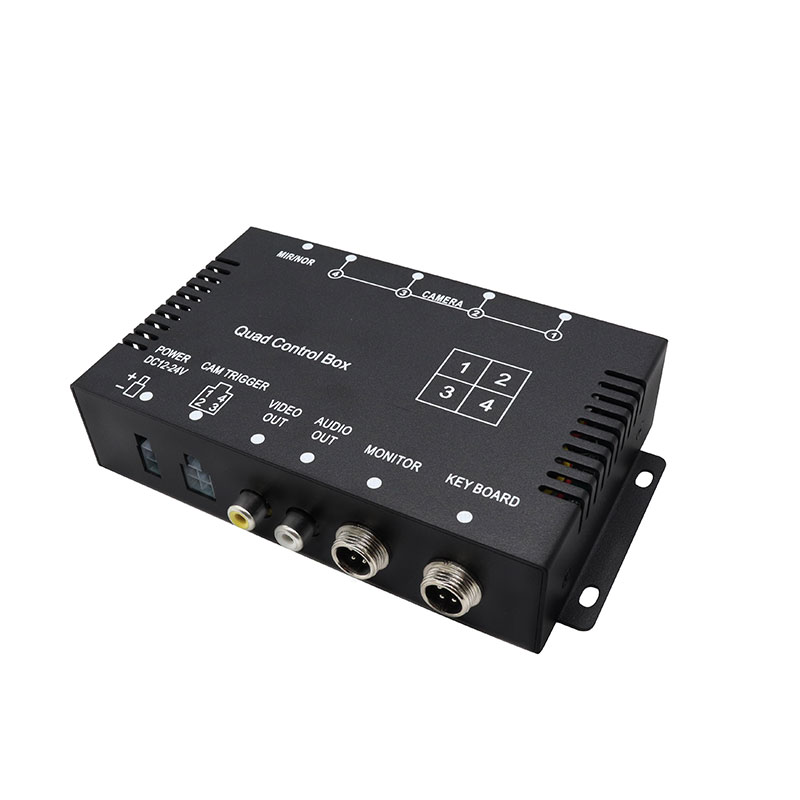

4CH Vehicle Video Control Box podporuje až štyri vstupy kamier CVBS.

Typická konfigurácia kamery vozidla môže zahŕňať:

• CAM1 – Predná kamera
• CAM2 – Pohľad zozadu / Záložná kamera
• CAM3 – Kamera na ľavej strane
• CAM4 – Kamera na pravej strane

Túto konfiguráciu je možné použiť pre nákladné vozidlá, dodávkové vozidlá, logistické vozidlá, autobusy, úžitkové vozidlá a iné úžitkové vozidlá, kde je potrebné sledovať viacero oblastí zobrazenia z jedného displeja. Pre výrobcov a inštalatérov kamerových systémov do vozidiel môže používanie centralizovaného ovládača kamier vozidla tiež zjednodušiť integráciu systému.

Automatické prepínanie kamery pri aktivácii spúšťača

Jednou z hlavných funkcií tejto spínacej skrinky je automatické prepínanie kamier. Každá kamera môže byť spustená samostatne. Keď je aktivovaný spúšťací signál, príslušná kamera sa môže automaticky prepnúť na zobrazenie na celú obrazovku.

Napríklad:

• Signál cúvania → Zadná kamera
• Ľavé smerové svetlo → Kamera na ľavej strane
• Pravé smerové svetlo → Kamera na pravej strane

To umožňuje monitoru vozidla automaticky zobrazovať pohľad z kamery súvisiaci so špecifickými jazdnými podmienkami namiesto toho, aby vodič musel manuálne prepínať medzi kanálmi kamier. Systém tiež umožňuje konfiguráciu CAM1, CAM2, CAM3 alebo CAM4 ako prioritu zobrazenia pri prijímaní viacerých spúšťacích signálov.

Vhodné pre existujúce kamerové systémy vozidla CVBS

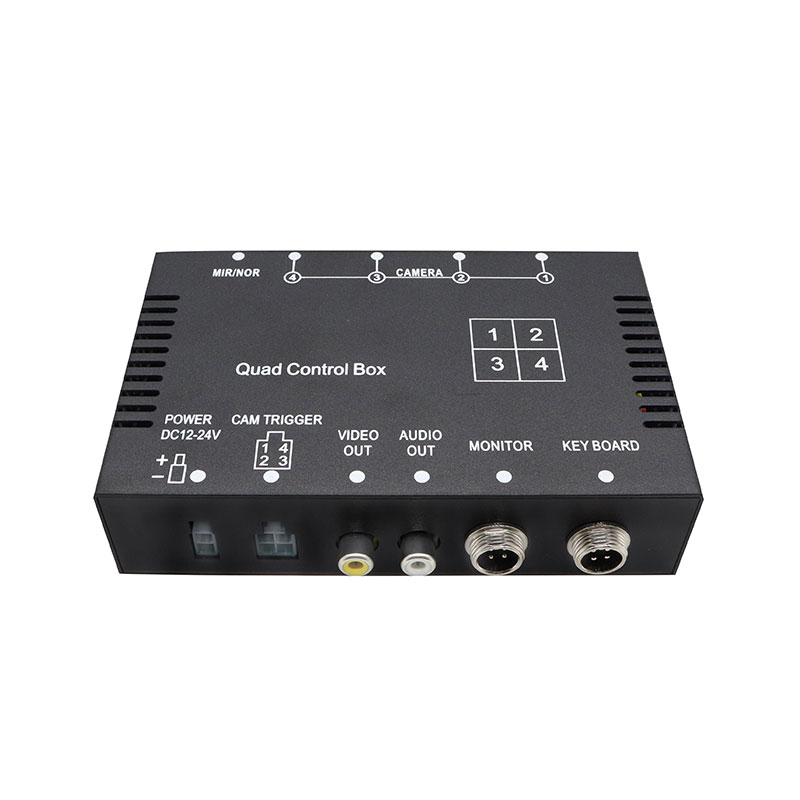

Pre zákazníkov pracujúcich s konvenčnými analógovými kamerami do vozidiel nie je vždy potrebná výmena celého kamerového systému. Tento video ovládač CVBS je navrhnutý pre štyri vstupy kamier CVBS a môže byť integrovaný s kompatibilnými monitormi vozidiel. Video výstup je dostupný cez RCA alebo 4P letecký konektor, čo poskytuje flexibilitu pre rôzne konfigurácie zapojenia vozidla. Ovládač podporuje video formáty PAL aj NTSC a poskytuje výstup 12V pre kamery a LCD monitory. Vďaka tomu je produkt vhodný pre systémových integrátorov, ktorí hľadajú kompaktný automobilový video prepínač pre aplikácie v úžitkových vozidlách.

Flexibilné nastavenia obrazu pre rôzne polohy fotoaparátu

Rôzne polohy inštalácie kamery môžu vyžadovať rôzne orientácie obrazu. 4CH ovládač podporuje nezávislé nastavenia normálneho alebo zrkadlového obrazu pre každý kanál kamery. Preto môžu inštalatéri nakonfigurovať prednú, zadnú, ľavú a pravú stranu kamier podľa ich skutočnej montážnej polohy. Po zrušení spúšťacieho signálu môže obraz zostať zobrazený približne dve sekundy, kým sa vráti do predchádzajúceho stavu zobrazenia. To poskytuje lepšie kontrolované prepínanie pre kamerové systémy vozidla.

Aplikácie 4CH ovládača automobilovej kamery

4CH Video Control Box vozidla pre zobrazenie viacerých kamier a prepínanie kamier možno integrovať do rôznych mobilných aplikácií na monitorovanie videa, vrátane:

• Kamiónové kamerové systémy
• Monitorovanie úžitkových vozidiel
• Dodávkové a logistické vozidlá
• Autobusové a autokarové kamerové systémy
• Stavebné vozidlá
• Sklápače
• Domiešavače betónu
• Bagre
• Kolesové nakladače
• Úžitkové vozidlá
• Vozidlá na špeciálne účely
• Viackamerové systémy spätného pohľadu

Pre výrobcov vozových kamerových systémov, integrátorov elektroniky vozidiel a profesionálnych inštalatérov môže ovládač slúžiť ako centralizovaný prepínací komponent medzi viacerými CVBS kamerami a monitorom vozidla.

Prečo používať 4-kanálový prepínač fotoaparátu?

Viackamerový systém vozidla nie vždy vyžaduje komplikovanú platformu na spracovanie videa. Pre aplikácie, ktoré potrebujú hlavne viacnásobné kamerové vstupy, automatické prepínanie kamier a centralizované ovládanie displeja, môže poskytnúť jednoduché riešenie vyhradená 4-kanálová spínacia skrinka kamier. Carleader 4CH Vehicle Video Control Box pre viackamerový displej a prepínanie kamier kombinuje štvorkanálový vstup pre kameru CVBS, individuálne ovládanie spúšťania, automatické prepínanie na celú obrazovku, konfigurovateľnú prioritu kamery a nezávislé nastavenia zrkadiel v jednej kompaktnej jednotke. Pre výrobcov, distribútorov a inštalatérov automobilových kamier, ktorí hľadajú 4-kanálový video ovládač, CVBS video ovládač, automobilový video prepínač alebo kamerový prepínač, je možné tento typ ovládača integrovať do rôznych projektov monitorovania úžitkových vozidiel. Spoločnosť Carleader dodáva ovládače kamier do vozidiel a komponenty na video monitorovanie vozidiel pre aplikácie v úžitkových vozidlách. OEM a prispôsobené požiadavky možno prediskutovať podľa špecifikácií projektu.
