4CH AHD 720P/CVBS Auto Video Splitter pre kamiónové kamerové systémy

Výhody produktu

1. Jedna riadiaca jednotka pre štyri automobilové kamery

Pripojte až štyri kanály kamery cez jednu kompaktnú riadiacu jednotku videa. To zjednodušuje zapojenie a správu signálov viackamerových systémov vozidla.

2. Kompatibilita fotoaparátu AHD + CVBS

Môže podporovať AHD 720P/CVBS. Vďaka tomu je jednotka vhodná pre projekty využívajúce rôzne generácie automobilových kamier.

3. Prepínanie celej obrazovky na základe spúšťača

Každá kamera môže mať samostatný spúšťací vstup. Keď je aktivovaný spúšťací signál, príslušná kamera môže automaticky prevziať zobrazenie v režime celej obrazovky. To je užitočné pre aplikácie, ako sú: aktivácia spätnej kamery, Monitorovanie bočnou kamerou, Aktivácia prednej kamery a Prepínanie dverí vozidla alebo otáčania kamery.

4. Flexibilný Multi-View displej

Keď sú pripojené dve alebo tri kamery, systém sa môže automaticky prepnúť do zodpovedajúceho 2- alebo 3-rozdeleného režimu zobrazenia. To poskytuje praktický spôsob, ako zostaviť rôzne konfigurácie kamery bez zmeny hlavnej riadiacej jednotky.

5. Nezávislé nastavenie zrkadlového obrazu

Každý kanál kamery je možné nakonfigurovať samostatne ako normálny obraz alebo zrkadlový obraz, čo umožňuje rôznym pozíciám kamery použiť vhodnú orientáciu pohľadu.

Parametre produktu

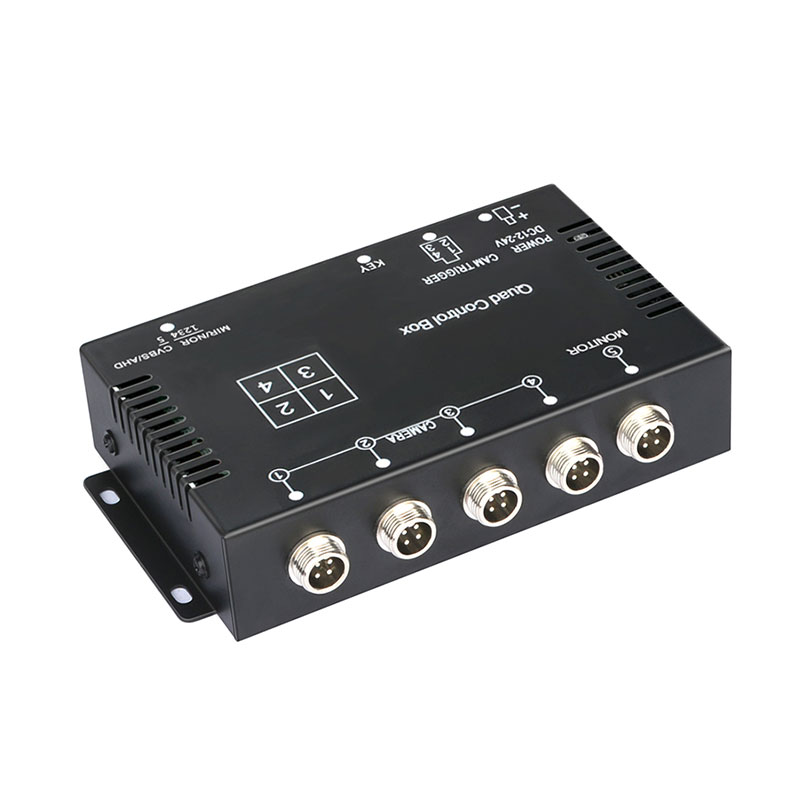

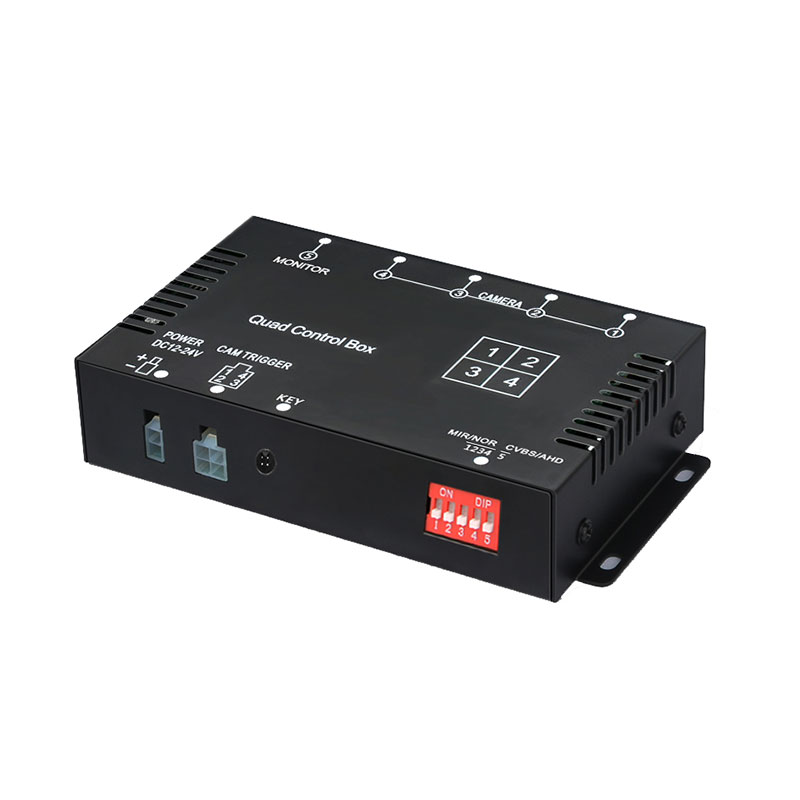

Typ produktu: 4CH AHD Vehicle Video Multiplexer

Vstup kamery: 4CH  AHD 1080P / AHD 720P / CVBS

Rozlíšenie výstupu videa: AHD 720P / CVBS

Kanály kamery: 4CH

Režim zobrazenia: Celá obrazovka / 2 rozdelené / 3 rozdelené / Viacnásobné zobrazenie podľa pripojených kamier

Camera Trigger: Samostatné spúšťanie pre každý kanál

Výber kamery: Spúšťací drôt / Manuálny výber

Zobrazenie spúšťača: Automatické zobrazenie na celej obrazovke

Priorita zobrazenia: CAM1 / CAM2 / CAM3 / CAM4

Oneskorenie návratu spúšte: Pribl. 2 sekundy

Nastavenie obrazu: Normal / Mirror, nezávisle nastaviteľné pre každý kanál

Zvuk: Podporovaný zvukový výstup 720P / CVBS

Výstupný výkon: 12V výstup pre kamery a LCD

Pracovné napätie: DC 9V–32V

Ochrana: Ochrana proti vysokému napätiu / nízkemu napätiu / preťaženiu

Video výstupný konektor: RCA / 4P letectvo

Video systém: PAL / NTSC

Rozmer: 155 × 87 × 32 mm

Typická konfigurácia fotoaparátu

4-kanálová architektúra môže byť použitá pre rôzne rozloženia úžitkových vozidiel.

• Nákladné auto / príves

Predná kamera + zadná kamera + ľavá bočná kamera + pravá bočná kamera

• Autobus

Predná kamera + zadná kamera + dverová/bočná kamera + prídavná kamera

• RV / obytný automobil

Zadná kamera + ľavá bočná kamera + pravá bočná kamera + predná kamera

• Špeciálne vozidlo

Predné monitorovanie + zadné monitorovanie + kamera pracovného priestoru + bočná kamera

Skutočnú konfiguráciu kamery je možné upraviť podľa karosérie vozidla a požiadaviek na monitorovanie.

Ovládanie spúšťača a zobrazenia

Funkcia spúšťania je jednou z kľúčových vlastností tohto video multiplexora vozidla. Každý zo štyroch kanálov kamery je možné spustiť samostatne. Po prijatí spúšťacieho signálu sa príslušná kamera automaticky zmení na zobrazenie na celú obrazovku podľa prednastavenej priority kamery. Po zrušení spúšťacieho signálu zostane obraz zobrazený približne 2 sekundy a potom sa vráti do predchádzajúceho stavu zobrazenia. Tento typ ovládania spúšte je obzvlášť užitočný, keď vodič potrebuje dôležitý pohľad z kamery, aby dočasne prekonal normálne zobrazenie viacerých kamier.

Prečo používať video multiplexer namiesto priameho pripojenia kamier?

Pre viackamerový systém vozidla nie je hlavnou výzvou len počet kamier. Systém musí tiež riadiť, ktorá kamera sa má zobraziť a kedy.

4CH AHD Vehicle Video Multiplexer poskytuje centralizovaný bod pripojenia pre štyri kamery a rukoväte:

• Vstup kamery → Spracovanie signálu → Ovládanie spúšte → Prepínanie zobrazenia → Výstup monitora

To umožňuje výrobcom vozidiel, inštalatérom a poskytovateľom riešení vozového parku vybudovať organizovanejší systém sledovania vozidiel s viacerými kamerami.

FAQ

Q1: Koľko kamier môže riadiaca skrinka podporovať?

Podporuje až 4 kamerové vstupy.

Q2: Podporuje kamery AHD1080P?

áno. Podporuje kamerové vstupy AHD 1080P, AHD 720P a CVBS.

Otázka 3: Dá sa spustiť každá kamera samostatne?

áno. Každý kanál kamery je možné spustiť samostatne a automaticky zobraziť na celej obrazovke.

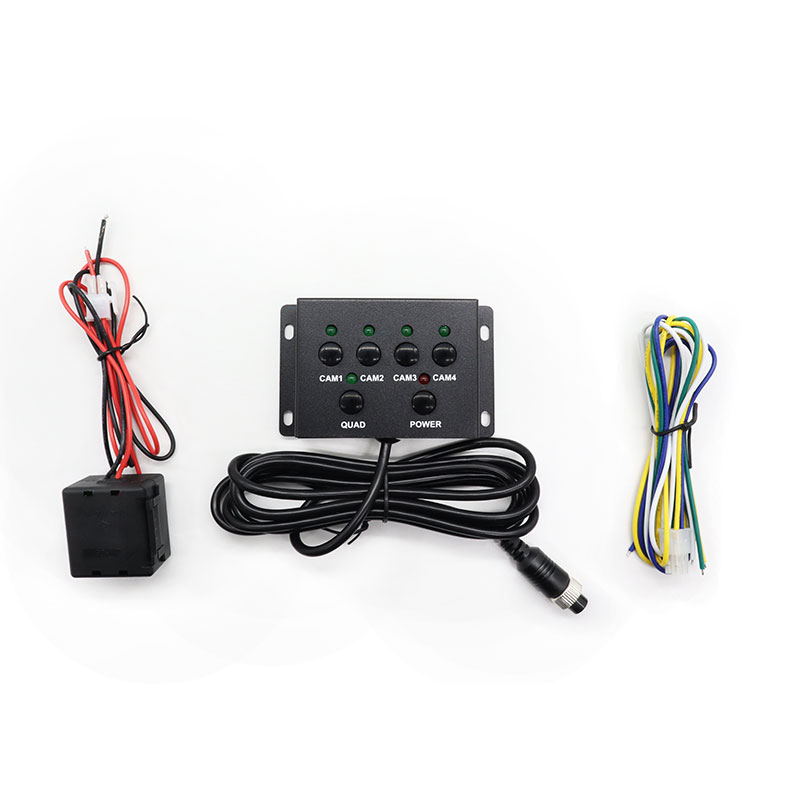

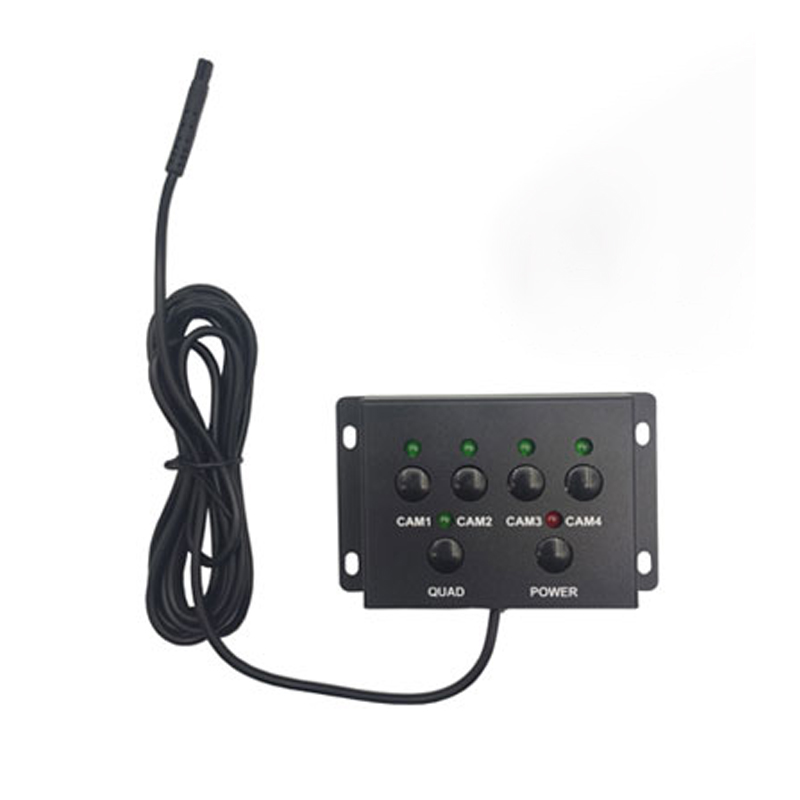

Otázka 4: Môžem manuálne vybrať fotoaparát?

áno. Ktorýkoľvek zo štyroch kanálov kamery je možné vybrať manuálne.

Otázka 5: Môžu kamery používať rôzne nastavenia zrkadla?

áno. Normálny/zrkadlový obraz je možné konfigurovať nezávisle pre každý kanál.

Otázka 6: Čo sa stane po zmiznutí spúšťacieho signálu?

Po zrušení spúšte zostane zvolený obraz približne 2 sekundy a potom sa vráti do predchádzajúceho stavu zobrazenia.

Q7: Môže to fungovať s 24V vozíkom?

áno. Pracovné napätie je 9V–32V, pokrýva bežné 12V a 24V aplikácie vo vozidlách.

Q8: Nahráva video?

Nie. Táto verzia je video multiplexer/ovládací box, nie DVR. Je určený na prepínanie videa a správu displeja.
